Automatisation de la scénographie du spectacle “On avait dit 90” (Cie du Lion)
#Arduino #DMX #Spectacle #xBee #DecoupeLaser
Le spectacle “On avait dit 90” a été créé avec un technicien au plateau, en coulisse, pour manipuler certains éléments de décor. Ce technicien ne tournait pas avec la compagnie, mais une nouvelle personne, du théâtre d'accueil, était formée pour ces manipulations dans chaque lieu où le spectacle était présenté.
Mon mandat a été d’automatiser ces manipulations afin de réduire du personnel supplémentaire, d’éviter le temps de formation et de gagner du temps en raccords et en montage.
Descente du lustre
Une des manipulations était la charge d’un lustre vers la fin du spectacle. La manoeuvre a été automatisée en DMX avec un moteur Wahlberg posé au sol. J’ai conçu le support du lustre avec sa poulie, le support du moteur et le jeu de tirage.
Chute d’un panier de basket et effet “balle dans le filet”
... Alors oui, sur la captation du spectacle (la seule qui existe), le panier n’est pas tombé... Mais c’était avant l’automatisation...
Pour ceci, deux servomoteurs commandés à distance par un boitier de commande DMX (liaison sans fil via 2 xBee). Le tout sur batterie. Le mécanisme était existant mais a été adapté avec un jeu de tirage sur élastiques (pour l’effet filet) et une tringlerie à base de câble de frein de vélo (pour le panier).
Images de la commande DMX -> xBee

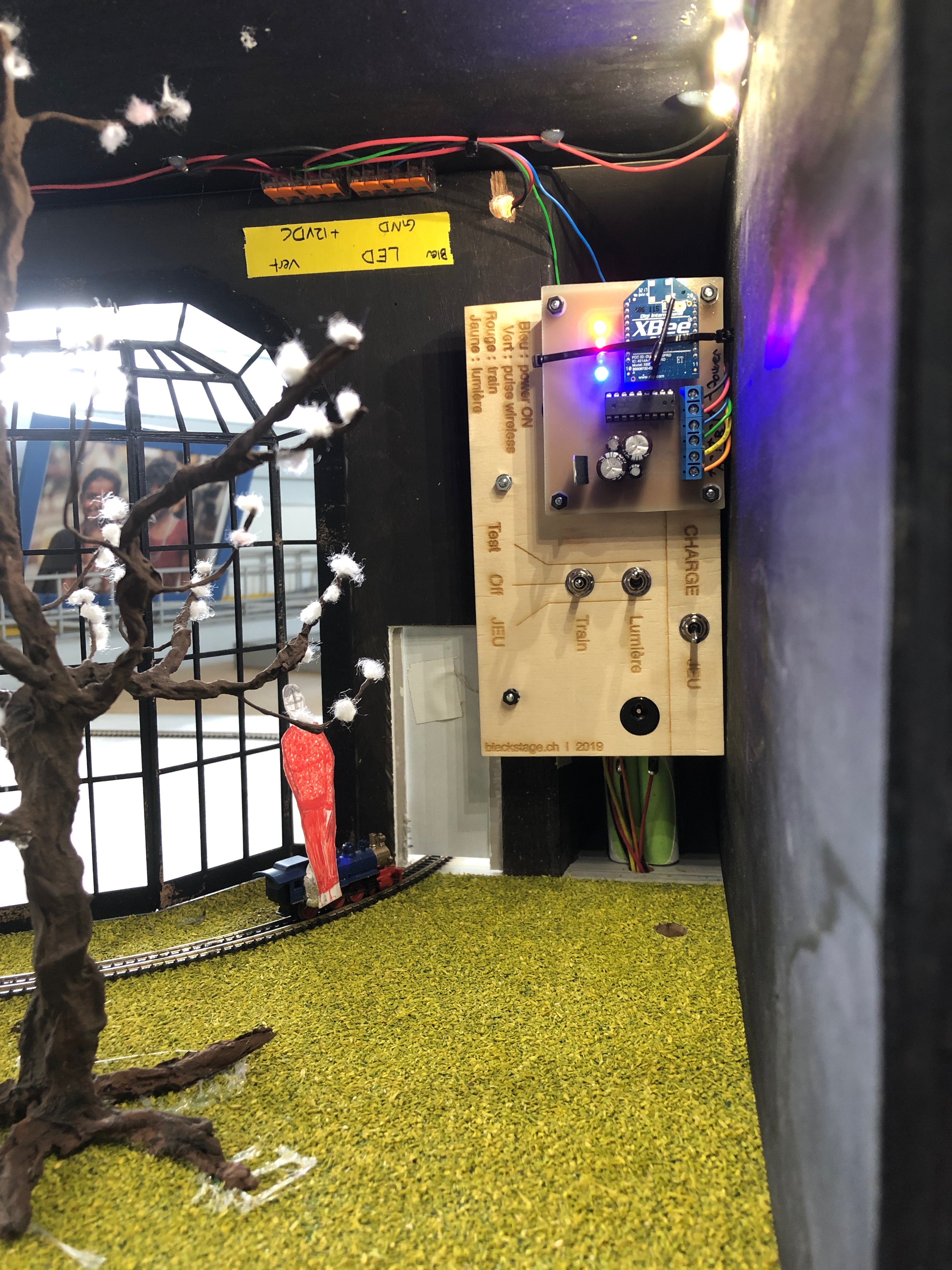

Maquette
A partir du même boitier de commande. Pilotage de l’éclairage d’une maquette et d’un train électrique. Comme pour le panier, le tout sur batterie et sans fils.

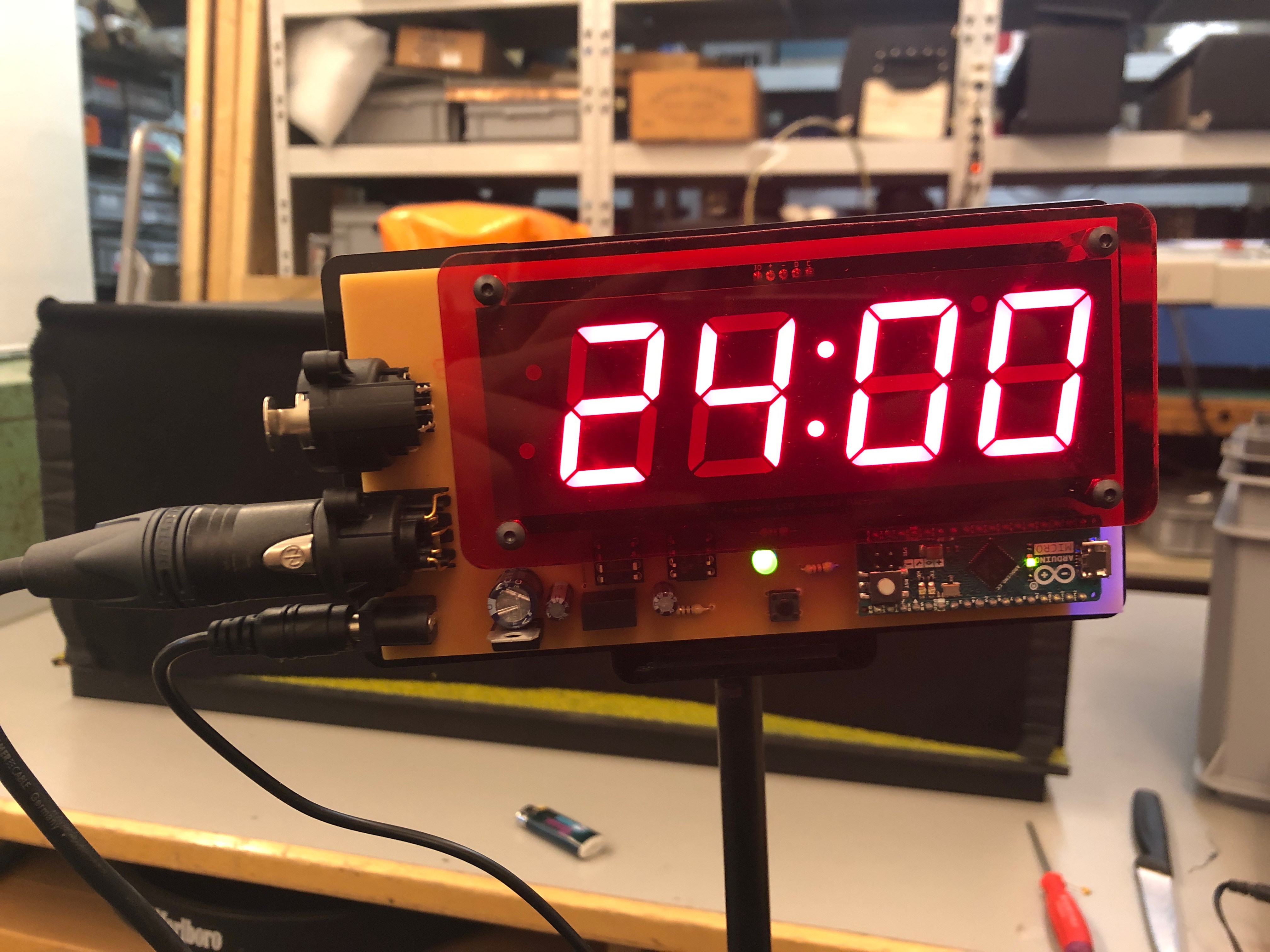

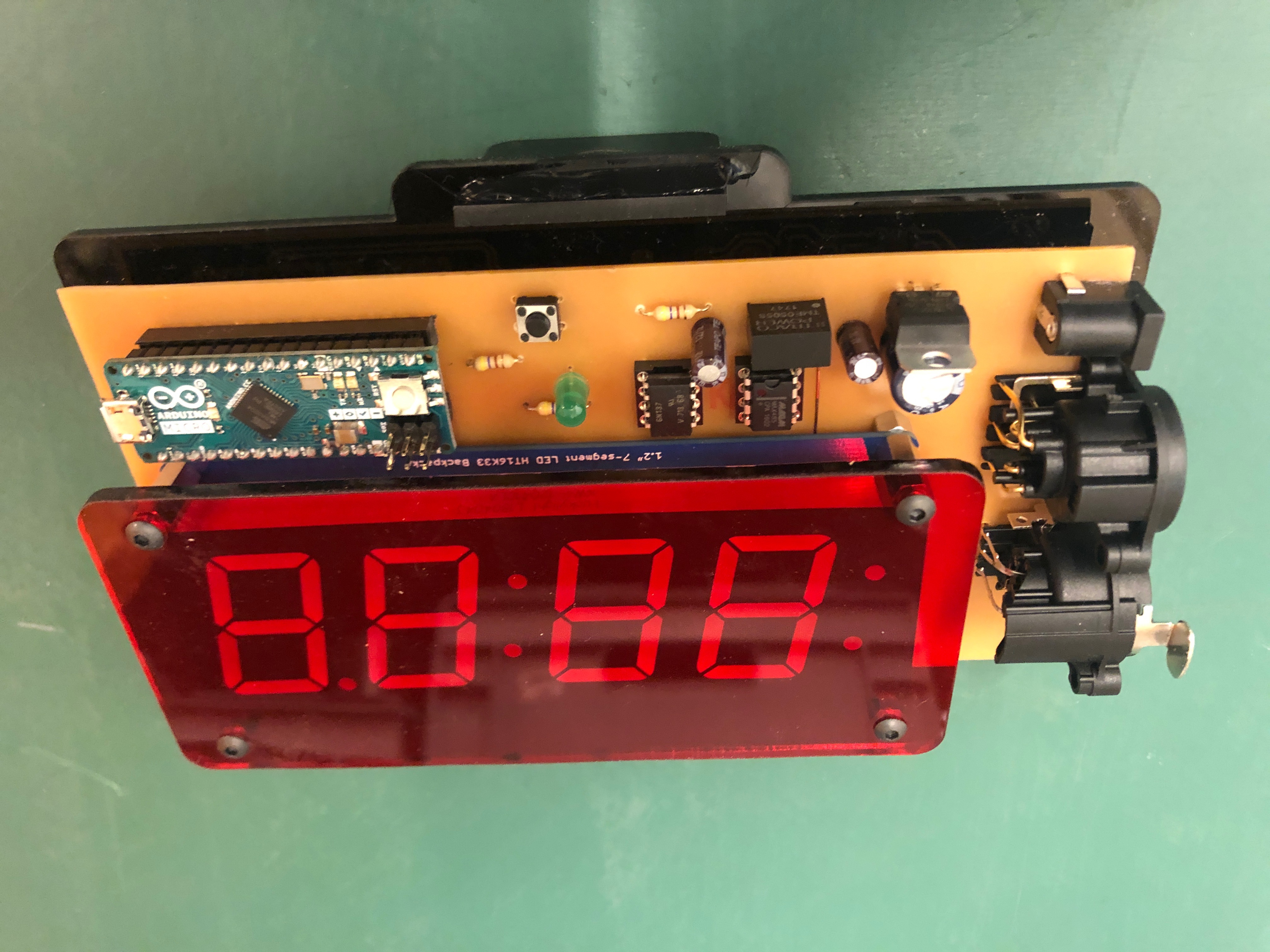

Compteur
Comme dernier élément, le remplacement d’un compte à rebours installé en régie (application Androïd sur une tablette Samsung).
Piloté en DMX (durée, intensité de l’affichage), il peut fonctionner de deux manières :
- En temps réel depuis la console (minutes, secondes, intensité). Dans ce cas il faut une console assez sofistiquée mais les possibilités ne sont pas limitées. Possibilité d’accélérer le temps ou de le ralentir. De le stopper. D’afficher heures / minutes plutôt que minutes / secondes. Affichage alléatoire, etc, etc, etc
- En mode simplifié : on choisit l’intensité de l’affichage, l’heure (minutes / secondes) de début on en déclanche le compte à rebours. Une fois déclanché, plus besoin ni de console, ni de DMX.
Le choix du mode se fait en DMX.
Le dispositif est fabriqué de manière à tenir une pied de micro.
